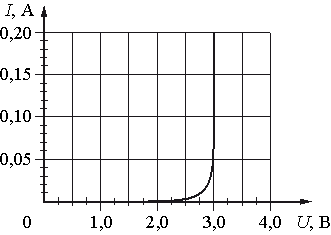

На рис. 1 изображена зависимость силы тока через светодиод D от приложенного к нему напряжения, а на рис. 2 – схема его включения. Напряжение на светодиоде практически не зависит от силы тока через него в интервале значений 0,05 А <I<0,2 А . Этот светодиод соединён последовательно с резистором R и подключён к источнику с ЭДС ℰ_1=6 В. При этом сила тока в цепи равна 0,1 А. Какова сила тока, текущего через светодиод, при замене источника на другой с ЭДС ℰ_2=4,5 В? Внутренним сопротивлением источников пренебречь. | --- | --- Рис. 1 | Рис. 2

Задача 5B4E6C

ЕГЭ по физике · Прочие задания

№ 126из 323После проверки

Enter — проверить · N — следующая

На рис. 1 изображена зависимость силы тока через светодиод D от приложенного к нему напряжения, а на рис. 2 – схема его включения. Напряжение на светодиоде практически не зависит от силы тока через него в интервале значений $0,05\text{} \text{А} <I<0,2\text{} \text{А} \text{.}$ Этот светодиод соединён последовательно с резистором R и подключён к источнику с ЭДС ${ℰ}_{1}=6$ В. При этом сила тока в цепи равна 0,1 А. Какова сила тока, текущего через светодиод, при замене источника на другой с ЭДС ${ℰ}_{2}=4,5$ В? Внутренним сопротивлением источников пренебречь.


Рис. 1	Рис. 2
