Задача D91021

Изучение спектров
Все нагретые тела излучают электромагнитные волны. Чтобы экспериментально исследовать при неизменной температуре зависимость интенсивности излучения от длины волны, необходимо:
1) разложить излучение в спектр;
2) измерить распределение энергии в спектре.

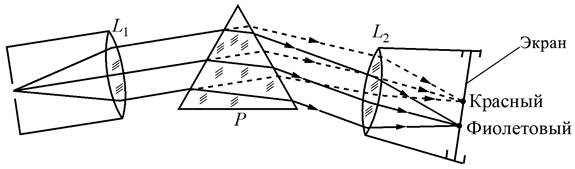

Для получения и исследования спектров служат спектральные аппараты – спектрографы. Схема призменного спектрографа представлена на рисунке. Исследуемое излучение поступает сначала в трубу, на одном конце которой имеется ширма с узкой щелью, а на другом – собирающая линза L 1. Щель находится в фокусе линзы. Поэтому расходящийся световой пучок, попадающий на линзу из щели, выходит из неё параллельным пучком
и падает на призму Р.

Рисунок 1

Так как разным частотам соответствуют различные показатели преломления, то из призмы выходят параллельные световые пучки разного цвета, не совпадающие по направлению. Они падают на линзу L 2. На фокусном расстоянии от этой линзы располагается экран, матовое стекло или фотопластинка. Линза L 2 фокусирует параллельные пучки лучей на экране,
и вместо одного изображения щели получается целый ряд изображений. Каждой частоте (точнее, узкому спектральному интервалу) соответствует своё изображение в виде цветной полоски. Все эти изображения вместе
и образуют спектр.
Энергия излучения вызывает нагревание тела, поэтому достаточно измерить температуру тела и по ней судить о количестве поглощённой
в единицу времени энергии. В качестве чувствительного элемента можно взять тонкую металлическую пластину, покрытую тонким слоем сажи, и по нагреванию пластины судить об энергии излучения в данной части спектра.
